Η γραμμή παραγωγής εξατμιστή HVAC είναι ένα βαρύ-σύστημα κατασκευής υψηλής σταθερότητας σχεδιασμένο για τη συνεχή παραγωγή πηνίων εξατμιστή πτερυγίων{-και{-σωλήνων που χρησιμοποιούνται σε συστήματα κλιματισμού και αντλιών θερμότητας κατοικιών/εμπορικών χώρων.
Αυτή η λύση με το κλειδί στο χέρι συνδέει απρόσκοπτα τη σφράγιση πτερυγίων, την επεξεργασία σωλήνων, τη συναρμολόγηση πηνίου, την επέκταση και τη δοκιμή διαρροής ακριβείας σε μια συγχρονισμένη, συνεχή ροή εργασίας. Ελέγχοντας αυστηρά την ευθυγράμμιση του σωλήνα-για-τελική ευθυγράμμιση σε κάθε στάδιο, το σύστημα μεγιστοποιεί την απόδοση μεταφοράς θερμότητας και παρατείνει τη διάρκεια ζωής του πηνίου. Είναι η ιδανική επιλογή για κατασκευαστές HVAC και προμηθευτές OEM που αναζητούν προβλέψιμη ποιότητα παρτίδας και σταθερή ακρίβεια διαστάσεων.
Τεχνικές Παράμετροι
|
Είδος |
Προσδιορισμός |
|
Τύπος πηνίου |
Εξατμιστήρας (Fin-και-Tube) |
|
Υλικό πτερυγίων |
Αλουμινόχαρτο (υδρόφιλο / γυμνό) |
|
Υλικό σωλήνα |
Χαλκός / Αλουμίνιο |
|
Εύρος διαμέτρου σωλήνα |
5mm – 16mm (προσαρμόσιμο) |
|
Πάχος πτερυγίου |
0,08 – 0,15 χλστ |
|
Εύρος βήματος πτερυγίων |
1,2 – 3,0 χλστ |
|
Λειτουργία παραγωγής |
Ημι-αυτόματο / Πλήρως αυτόματο |
|
Σύστημα Επέκτασης |
Υδραυλική / Μηχανική διαστολή |
|
Σύστημα Ελέγχου |
PLC + Servo (προαιρετικό) |
|
Πίεση δοκιμής διαρροής |
Ρυθμιζόμενο (βάσει του σχεδιασμού του προϊόντος) |
|
Διάταξη γραμμής |
Modular / Προσαρμοσμένη διάταξη εγκατάστασης |
Τεχνικά Πλεονεκτήματα
Σταθερή γεωμετρία πηνίου
Η τοποθέτηση του εξαρτήματος και η ελεγχόμενη διαστολή μειώνουν την παραμόρφωση των πτερυγίων και την κακή ευθυγράμμιση του σωλήνα.
Μειωμένη χειροκίνητη εξάρτηση
Τα βήματα ευθυγράμμισης και συναρμολόγησης των κλειδιών καθοδηγούνται μηχανικά, μειώνοντας την εξάρτηση από την ικανότητα του χειριστή.
Ταχύτερη αλλαγή μοντέλου
Τα ρυθμιζόμενα φωτιστικά υποστηρίζουν διαφορετικά μεγέθη και διατάξεις πηνίου χωρίς πλήρη αντικατάσταση γραμμής.
Χαμηλότερο ποσοστό σκραπ
Η ελεγχόμενη κοπή και διαστολή μειώνουν τη φθορά των πτερυγίων και την παραμόρφωση του σωλήνα κατά την παραγωγή.
Κατάλληλο για παραγωγή OEM
Το σύστημα έχει σχεδιαστεί για περιβάλλοντα παραγωγής πολλών-μοντέλων με συχνές αλλαγές προδιαγραφών.
Κύριοι τομείς εφαρμογής
Τα πηνία που παράγονται σε αυτή τη γραμμή αναπτύσσονται ευρέως σε διεθνείς αγορές σε:
Οικιακά & Εμπορικά κλιματιστικά split/pack.
Εσωτερικές μονάδες αντλίας θερμότητας πηγής αέρα-και ψυκτικά συγκροτήματα.
Εξατμιστήρες HVAC αυτοκινήτων.
Βιομηχανικές ψυκτικές μονάδες και εξοπλισμός ψυκτικής αλυσίδας.
Συστήματα αφύγρανσης υψηλής-χωρητικότητας.
Βασικές Ενότητες

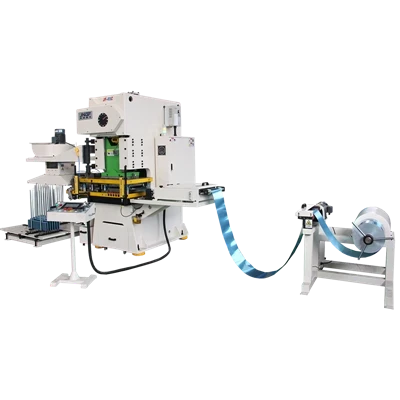

Μονάδα σφράγισης πτερυγίων:Εξοπλισμένο με προοδευτικές μήτρες υψηλής
Σύστημα επεξεργασίας σωλήνων:Οι τεχνολογίες κοπής χωρίς τσιπ και κάμψης ακριβείας εξασφαλίζουν ακριβή μήκη φουρκέτας και διατομές-για τέλεια εφαρμογή κατά τη συναρμολόγηση.
Εξάρτημα συναρμολόγησης πηνίου:Ένα άκαμπτο, βαρύ-σύστημα jigging που σταθεροποιεί το πακέτο πτερυγίων κατά την εισαγωγή του σωλήνα, μειώνοντας σημαντικά την εξάρτηση του χειριστή.
Σύστημα επέκτασης:Η προηγμένη υδραυλική ή μηχανική διαστολή εξασφαλίζει ομοιόμορφη, μηχανική επαφή 360 μοιρών μεταξύ του σωλήνα και του πτερυγίου, βελτιστοποιώντας τη θερμική αγωγιμότητα.
Σταθμός δοκιμής διαρροών:Διασύνδεση σύνδεσης αποσύνθεσης πολλών-σημείων ή εισπνοής ηλίου για την απομόνωση και τον εντοπισμό μικροδιαρροών στεγανοποίησης πριν από τη συναρμολόγηση κατάντη.
Επιλύθηκαν τα κρίσιμα σημεία συμφόρησης στην παραγωγή
Αυτή η αυτοματοποιημένη γραμμή αντιμετωπίζει άμεσα τα σημεία συμφόρησης υψηλής-απόρριψης και χαμηλής{1}}απόδοσης που είναι κοινά στην παραδοσιακή κατασκευή HVAC:
Εξαλείφει τη διακύμανση της απόστασης των πτερυγίων που προκαλείται από σφάλματα χειροκίνητης στοίβαξης.
Αποτρέπει την κακή ευθυγράμμιση του σωλήνα και τη φθορά των πτερυγίων κατά τη διαδικασία εισαγωγής.
Διορθώνει την παραμόρφωση και τη στρέβλωση του πηνίου μετά από διαστολή υψηλής-πίεσης.
Μειώνει τα υψηλά ποσοστά διαρροής στις αρθρώσεις U-κάμψης κατά τη διάρκεια της τελικής δοκιμής.
Επιλύει την ασυνεπή ποιότητα παρτίδας OEM και μειώνει δραστικά τους χρόνους διακοπής αλλαγής μοντέλου.
Ροή παραγωγικής διαδικασίας
Η διαδικασία έχει ρυθμιστεί για να μειώσει τα σφάλματα χειροκίνητου χειρισμού και τοποθέτησης:
Σφράγιση και διαμόρφωση πτερυγίων
Στοίβαξη και ευθυγράμμιση πτερυγίων
Κοπή και κάμψη σωλήνων (σχηματισμός φουρκέτας)
Συναρμολόγηση πηνίου στο εξάρτημα τοποθέτησης
Εισαγωγή σωλήνα μέσω της συσκευασίας πτερυγίων
Υδραυλική ή μηχανική διαστολή
Τέλος διόρθωσης και ευθυγράμμισης
Δοκιμή διαρροής πίεσης
Τελικός έλεγχος και εκφόρτωση
Η ροή εργασίας μειώνει τα αθροιστικά σφάλματα ανοχής μεταξύ των σταδίων.
Ολικός έλεγχος ποιότητας
Η ποιότητα ενσωματώνεται σε κάθε στάδιο της διαδικασίας κατασκευής, ξεπερνώντας κατά πολύ την απλή επιθεώρηση "τέλος-":
Προ-Συναρμολόγηση:Παρακολούθηση σε πραγματικό χρόνο- της ευθυγράμμισης των πτερυγίων κατά τη φάση στοίβαξης.
Μέση-Διαδικασία:Αυτοματοποιημένη επαλήθευση τοποθέτησης σωλήνα πριν από την επέκταση. ακριβείς καμπύλες πίεσης εκτόνωσης ελεγχόμενες με PLC-για την αποφυγή υπερβολικού τεντώματος.
Δημοσίευση-Διαδικασία:Η αποκλειστική πίεση δοκιμής διαρροής{0}}ισχύει για το 100% των κατασκευασμένων πηνίων.
Ιχνηλασιμότητα:Δυνατότητα καταγραφής δεδομένων παραγωγής για παρακολούθηση ποιότητας παρτίδας και συμμόρφωση με OEM.
Γιατί να συνεργαστείτε με το NTJF;
Πεδίο-Δοκιμασμένα σχέδια:Σχεδιασμένο με βάση τις πραγματικές-ροές εργασιών του εργοστασίου και τα σχόλια συντήρησης.
Αρθρωτή Αρχιτεκτονική:Οι διατάξεις μπορούν να προσαρμοστούν ώστε να ταιριάζουν στο συγκεκριμένο αποτύπωμα δαπέδου του εργοστασίου και στους περιορισμούς προϋπολογισμού σας.
Παγκόσμια συστατικά:Χρησιμοποιεί διεθνώς αναγνωρισμένα πνευματικά και ηλεκτρονικά εξαρτήματα, διασφαλίζοντας ότι τα ανταλλακτικά είναι εύκολα προσβάσιμα σε όλο τον κόσμο.
Μελλοντική επεκτασιμότητα-απόδειξης:Αναβαθμίστε απρόσκοπτα τη γραμμή σας από ημι-αυτόματο σε πλήρη αυτοματισμό καθώς αυξάνεται ο όγκος των παραγγελιών σας.
FAQ
Ε: Μπορεί η γραμμή παραγωγής να χειριστεί διαφορετικά μεγέθη πηνίου εξατμιστή;
Α: Ναι. Το σύστημα εργαλείων είναι ρυθμιζόμενο για να υποστηρίζει διαφορετικές διαστάσεις και σχέδια πηνίου.
Ε: Είναι αυτή η γραμμή κατάλληλη για παραγωγή OEM;
Α: Ναι. Έχει σχεδιαστεί για την κατασκευή πολλαπλών-μοντέλων OEM εξατμιστή με σταθερή παραγωγή παρτίδας.
Ε: Ποια υλικά υποστηρίζονται;
Α: Υποστηρίζονται σωλήνες χαλκού, σωλήνες αλουμινίου και υλικά πτερυγίων αλουμινίου.
Ε: Μπορεί η γραμμή να ενσωματωθεί με τον υπάρχοντα εξοπλισμό;
Α: Ναι. Μπορεί να συνδεθεί με υπάρχουσες μηχανές σφράγισης πτερυγίων ή ανάντη μηχανές επεξεργασίας.
Ε: Ποιο είναι το επίπεδο αυτοματισμού;
Α: Το σύστημα μπορεί να διαμορφωθεί ως ημι-αυτόματο ή πλήρως αυτόματο βάσει απαιτήσεων.
Ε: Η γραμμή περιλαμβάνει έλεγχο διαρροής;
Α: Ναι. Η δοκιμή διαρροής πίεσης μπορεί να ενσωματωθεί ως τυπικός ή προαιρετικός σταθμός.
Ε: Πόσος είναι ο χρόνος αλλαγής για διαφορετικά μοντέλα;
Α: Ο χρόνος αλλαγής εξαρτάται από τη διαμόρφωση και η γρήγορη-προσαρμογή εργαλείων μπορεί να μειώσει σημαντικά τον χρόνο διακοπής λειτουργίας.
Ε: Μπορεί η γραμμή παραγωγής να προσαρμοστεί;
Α: Ναι. Η διάταξη, η χωρητικότητα και το επίπεδο αυτοματισμού μπορούν να προσαρμοστούν σύμφωνα με τις εργοστασιακές ανάγκες.
Έρευνα & Μηχανική Υποστήριξη
Στείλτε μας τα σχέδια ή τις απαιτήσεις παραγωγής σας. Η NTJF θα παρέχει μια πλήρη τεχνική πρόταση που περιλαμβάνει:
Πρόταση διάταξης γραμμής παραγωγής
Σχέδιο διαμόρφωσης εξοπλισμού
Αξιολόγηση χωρητικότητας
ROI και εκτίμηση ανθρώπινου δυναμικού
Πλήρες πακέτο προσφοράς
